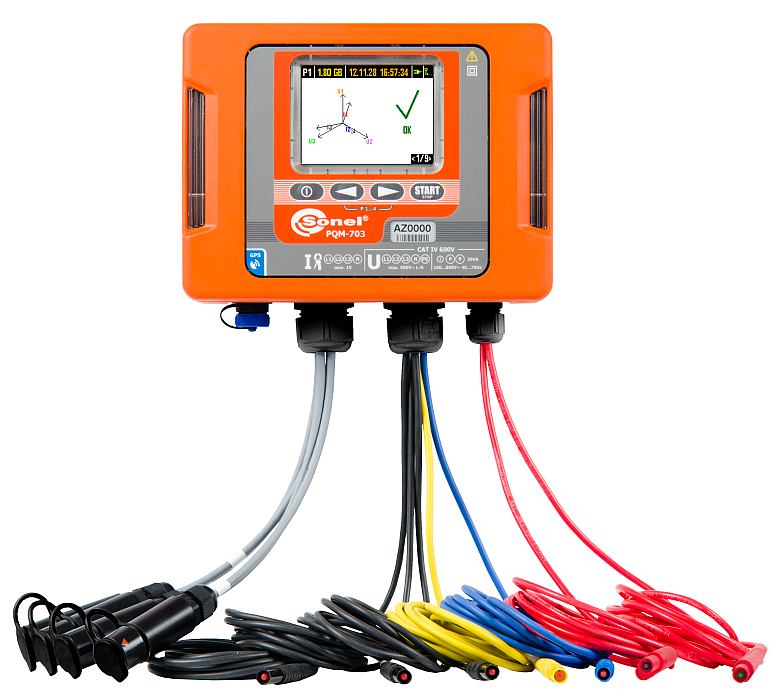

PQM-711 Анализатор параметров качества электрической энергии
o
полное соответствие классу А;
o
регистрация переходных процессов (частота 10 МГц).
Регистрация управляющих сигналов сети (длительность от 650 нс);
o
GPS модуль для синхронизации времени;
o
GSM модуль для обмена данными (настройки, управление,
считывание данных);
o
Wi-Fi модуль. Настройка измерителя и анализ
сохраненных данных осуществляется с помощью планшетного компьютера с
адаптированным ПО;
o
степень защиты корпуса IP65;
o
автоматическое формирование протоколов регистрации.
Измерение и
регистрация:
o
напряжения постоянного и переменного тока L1, L2, L3,
N, PE (пять измерительных входов). Минимального, максимального, среднего и
мгновенных значений напряжения. Возможно совместное использование с
трансформаторами напряжения;
o
силы постоянного и переменного тока L1, L2, L3, N
(четыре измерительных входа). Минимального, максимального, среднего и
мгновенных значений силы тока. Возможно совместное использование с
трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных
клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным
диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А
AC).
o
коэффициента пиковых значений напряжения и тока;
o
частоты от 40 Гц до 70 Гц;
o
мощности: активной (P), реактивной (Q), мощности
искажений (D), полной (S);
o
энергии: активной (EP), реактивной (EQ),
полной (ES);
o
коэффициента мощности cosφ, tgφ;
o
коэффициента гармонических потерь (К-фактор);
o
до 50-й гармоники напряжения и тока;
o
до 50-й интергармоники напряжения и тока;
o
суммарного коэффициента гармонических составляющих
напряжения THD U и THD I;
o
кратковременной и длительной дозы фликера PST
и PLT;
o
несимметрии по току и напряжению;
o
перенапряжений, провалов, прерываний с возможностью
сохранения осциллограмм;
o
осциллограмм тока и напряжения для каждого периода
усреднения.
Программное обеспечение:
Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для
настройки и анализа данных регистрации.
Конфигурация
анализатора:
o
версия специально адаптирована под работу на
планшетном компьютере.
o
возможность настройки измерителя и формирования
протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
o
возможность настройки четырех точек измерения: каждой
точке соответствует свой алгоритм регистрации, набор номинальных параметров,
объем памяти.
o
установка номинальных параметров сети: напряжение
(фазное/линейное), частота, тип сети.
o
установка параметров трансформаторов напряжения и/или
тока.
o
выбор периода усреднения.
o
расписание запуска и остановки регистрации.
o
установка типа токоизмерительных клещей.
o
условие запуска регистрации: непосредственное,
пороговое значение, согласно расписанию.
o
режим измерения в реальном времени
o
широкий набор настроек представления и анализа
(отчетов) данных регистрации.
Назначение и область применения:
PQM-711 разработан для проведения регистрации и
анализа основных параметров качества электрической энергии в сетях с номинальными
частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК
61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК
61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
PQM-711 адаптирован для работы в сложных погодных условиях, не восприимчив к
электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты
корпуса соответствует IP65.
Конструкция регистратора позволяет ему работать при температуре от -20°С до
+55°C. Стабильная работа при отрицательных температурах обеспечивается за счет
встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за
счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
PQM-711 Анализатор параметров качества электрической энергии
|
Параметр |
Диапазон
измерений и условия |
Разрешение |
Предел
допускаемой абсолютной погрешности измерения |
|
Напряжение
постоянного и переменного тока URMS (среднеквадратическое
значение, f = 40..70 Гц) |
10%×Unom
≤ URMS ≤ 150%×Unom |
0,01%×Unom |
±
0,001 Unom |
|
Частота
переменного тока f |
От
40,00 Гц до 70,00 Гц |
0,01
Гц |
±
0,01 Гц |
|
Среднеквадратическое
значение гармонических составляющих напряжения UH, h (h = 1..50) |
От
0 до 200% Unom |
0,01%×Unom |
±0,0005×Unom |
|
Среднеквадратическое
значение интергармонических составляющих напряжения UC, i (i =
1..50) |
От
0 до 200% Unom |
0,01%×Unom |
±0,0005×Unom |
|
Суммарный
коэффициент гармонических составляющих напряжения THDU ( h =
2..50) |
От
0 до 100,0% |
0,1% |
±0,05×THDUизм |
|
Суммарный
коэффициент интергармонических составляющих напряжения TIDU ( h =
0..50) |
От
0 до 100,0% |
0,1% |
±0,05×THDUизм |
|
Сила
постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц)
IRMS |
Без
использования клещей |
||
|
От
0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В |
0,01%
Inom |
± 0,001%×Inom |
|
|
С
гибкими клещами F-1, F-2, F-3 |
|||
|
От
1 А до 3000 А (~) (10000 АP-P) |
0,01%×Inom |
±
0,01×IRMS изм |
|
|
С
измерительными клещами C-4 |
|||
|
От
0,1 А до 10 А (~) |
0,01%×Inom |
±
(0,03 × IRMS изм + 0,1 А) |
|
|
С
измерительными клещами C-6 |
|||
|
От
0,01 А до 0,1 А (~) |
0,01%×Inom |
±
(0,03×IRMS изм + 1 mА) |
|
|
С
измерительными клещами C-7 |
|||
|
От
0,01 А до 100 А (~) (360 АP-P) |
0,01%×Inom |
±
(0,005×IRMS изм + 0,02 А) |
|
|
Среднеквадратическое
значение гармонических составляющих силы тока IH, h (h = 1..50) |
В
зависимости от типа используемых клещей (см. характеристики IRMS) |
0,01%×Inom |
±0,0015×Inom (
IH, h≥0,03×Inom) |
|
Среднеквадратическое
значение интергармонических составляющих силы тока IC, i (i =
1..50) |
В
зависимости от типа используемых клещей (см. характеристики IRMS) |
0,01%×Inom |
±0,0015×Inom (
IC, i≥0,03×Inom) |
|
Суммарный
коэффициент гармонических составляющих силы тока THDI(h = 2..50) |
От
0 до 100,0% |
0,1% |
±
0,05×THDIизм |
|
Суммарный
коэффициент гармонических составляющих силы тока TIDI(i = 2..50) |
От
0 до 100,0% |
0,1% |
±
0,05×THDIизм |
|
Активная
мощность P и активная энергия EP |
80%×Unom ≤ URMS ≤ 120%×Unom |
Зависит
от Unom и Inom |
±
0,01 × |
|
Реактивная
мощность Q и реактивная энергия EQ |
80%×Unom ≤ URMS ≤ 120%×Unom |
Зависит
от Unom и Inom |
±
0,01 × |
|
Полная
мощность S и полная энергия ES |
80%×Unom ≤ URMS ≤ 120%×Unom |
Зависит
от Unom и Inom |
±
0,01 × |
|
Коэффициент
мощности PF |
От
0 до 1,00 |
0,01 |
±
0,03 |
|
Активная
и реактивная мощность гармоник |
80% Unom ≤ URMS < 120% Unom |
Зависит
от Unom и Inom |
|
|
Коэффициент
сдвига фаз cosφ (DPF) |
От
0 до 1,00 |
0,01 |
±
0,03 |
|
Угол
сдвига фаз между напряжением и силой тока φU, I |
От
-180,0° до +180,0° |
0,01° |
±
1° |
|
Кратковременная
доза фликера Pst |
От
0,20 до 10,00 |
0,01 |
±
0,05×Pstизм |
|
Длительная
доза фликера Plt |
От
0,20 до 10,00 |
0,01 |
±
0,05 ×Pltизм |
|
Угол
сдвига фаз напряжений φU |
От
-180,0° до +180,0° |
0,01° |
±1° |
|
Коэффициент
несимметрии напряжения по обратной U2/U1 и нулевой
последовательности U0/U1 |
От
0,0% до 20,00% |
0,1% |
±
0,15 % |
|
Угол
сдвига фаз силы токов φI |
От
-180,0° до +180,0° |
0,01° |
±
1° |
|
Управляющие
сигналы сети |
От
5 до 3000 Гц |
0,01
Гц |
±
0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh |
|
Переходные
процессы (10 МГц) |
±6000
В |
5
В |
±(5%
+ 25 В) |
- URMS
– измеренное значение напряжения постоянного и переменного тока
(среднеквадратическое значение);
- IRMS
- измеренное значение силы постоянного и переменного тока
(среднеквадратическое значение);
- Unom
– номинальное значение напряжения, установленное в анализаторе. Возможны
установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400
В, 240/415 В, 400/690 В (межфазное/линейное). При использовании
трансформаторов, в анализаторе возможна установка номинального напряжения
(напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В.
Таким образом возможна установка номинального напряжения в диапазоне от
100 В до 690 В
- Inom
– номинальное значение предела диапазона измерения для токовых разъемов
анализатора (клещей);
- K -
коэффициент масштабного преобразования входных для токовых разъемов
анализатора;
- h –
порядковый номер гармоники;
- UH, h
изм – измеренное значение среднеквадратического значения
гармонических составляющих напряжения;
- IH, h
изм - измеренное значение среднеквадратического значения
гармонических составляющих силы тока;
- THDU
изм - измеренное значение суммарного коэффициента гармонических
составляющих напряжения;
- THDI
изм - измеренное значение суммарного коэффициента гармонических
составляющих силы тока;
- P(Ep)изм
- измеренное значение активной мощности (активной энергии);
- Q(EQ)изм
- измеренное значение реактивной мощности (реактивной энергии);
- S(ES)изм
- измеренное значение полной мощности (полной энергии);
- Pst
изм - измеренное значение кратковременной дозы фликера;
- Plt
изм - измеренное значение длительной дозы фликера.
